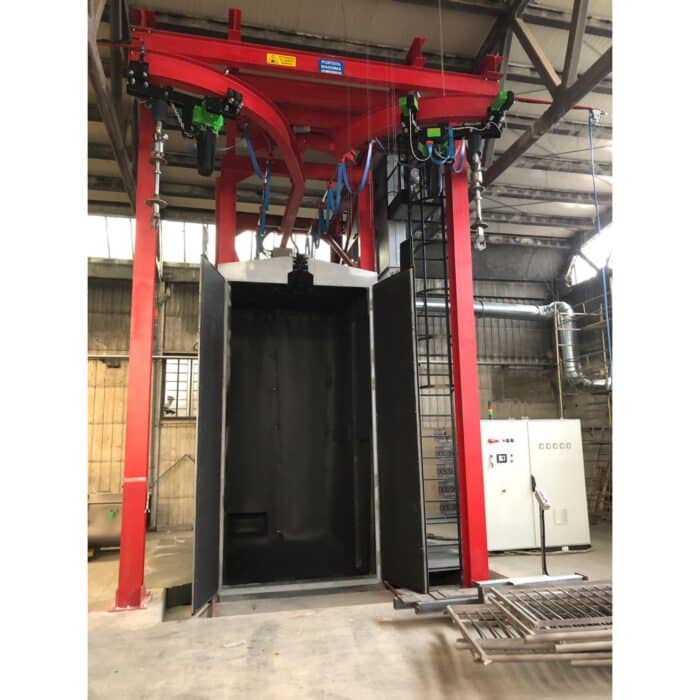

Grenailleuse à Crochet GHIBLI 2000
Machine de grenaillage industriel haute production pour grandes pièces en acier, équipée de deux crochets sur rails, de recettes programmables, et d’un cycle automatique. Conception robuste en acier au manganèse, compatible avec tous types de grenailles, garantissant performance, durabilité et qualité de finition constante.
Ghibli 2000
La machine de grenaillage Ghibli 2000 est equipée pour le granaillage de grandes pièces pouvant avoir toute la hauteur de la chambre de grenaillage.
Toutes les parties internes soumises aux contraintes du grenaillage sont revêtues de cuirasses en acier à haute teneur de manganèse.
Description d’un processus de grenaillage standard
La machine est équipée de deux crochets porte-pièces coulissant sur deux rails distincts.
Les chariots coulissants, montés sur roulements, sont déplacés par l’opérateur jusqu’à l’entrée de la chambre de grenaillage.
Opérations effectuées par l’opérateur
Les opérations suivantes peuvent être effectuées par l’opérateur :
• Allumer le panneau de commande et activer tous les capteurs ;
• Sélectionner la recette de traitement sur l’écran tactile ;
• Appuyer sur le bouton « Démarrage du cycle » ;
Déroulement du cycle de grenaillage
L’unité de traction du crochet se met en marche, saisissant le crochet et le tirant dans la chambre de grenaillage jusqu’à ce qu’il intercepte la fin de course « Première position de grenaillage ».
Les portes se ferment automatiquement ; une fois fermées, les moteurs de turbine démarrent via un variateur et un démarrage progressif.
Une fois que les moteurs de turbine atteignent la vitesse définie dans la recette, les vannes de dosage d’abrasif s’ouvrent automatiquement et restent ouvertes pendant la durée du « Première position de grenaillage » définie dans la recette.
Pendant la phase de grenaillage, le crochet est activé comme décrit dans la section « Unité de rotation des pièces ».
À la fin du premier temps de sablage, les vannes de dosage d’abrasif se ferment et l’entraînement du crochet déplace celui-ci de 100 mm jusqu’à ce qu’il intercepte l’interrupteur de fin de course « Deuxième position de sablage ».
L’unité de rotation des pièces réenclenche la couronne du crochet, inversant le sens de rotation pendant toute la durée définie dans la recette.
Les vannes de dosage d’abrasif se rouvrent jusqu’à la fin de la durée définie.
À la fin du cycle de sablage, une fois le temps de dépoussiérage de la chambre écoulé, une alarme sonore et visuelle signale l’ouverture des portes.
L’entraînement du crochet transporte alors le lot de pièces jusqu’à l’entrée de la chambre de sablage, et l’opérateur peut déplacer le crochet porte-pièce jusqu’à l’extrémité du rail et relancer un nouveau cycle de sablage.
Recettes de procédé
Le cycle de fonctionnement automatique utilise des « recettes de procédé », chacune pouvant être associée à un nom alphanumérique (par exemple, le numéro de tâche ou le nom de l’article).
Paramètres de la recette de procédé
Les paramètres qui composent la recette de procédé sont :
• nombre de turbines utilisées ;
• vitesse de rotation de la turbine ;
• temps du premier sablage ;
• temps du deuxième sablage ;
• temps de dépoussiérage.
Applications et performances
La grenailleuse a crochet Ghibli 2000 est conçue pour la haute production pour le traitement de pièces de toute forme principalement en acier.
La machine automatique accepte tous les types de granulats présents sur le marché.
Nous recommandons l’utilisation de grenaille de haute qualité afin de réduire au minimum la manutention.
